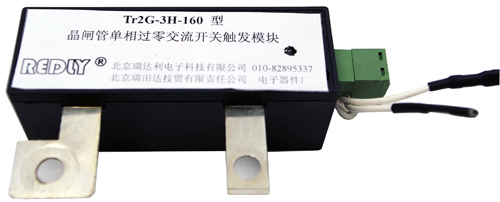

關于產品的詳細說明書歡迎下載 產品簡述： 一、 概述         Tr2G-3H是用于可控硅過零交流開關的專用觸發模塊。在其輸入端加12V的邏輯電平即可實現對晶閘管過零通斷控制。電路內部具有高靈敏度過零檢測電路，從而保證了晶閘管在電壓過零處可靠觸發，使負載上得到完整的正弦波。廣泛用于晶閘管單相過零交流開關中（如通斷控制型電阻加熱設備、電容型無功補償設備）。 二、 功能描述 1． 無需同步電源，工作電源，自身功耗低；無相序要求。 2． 高靈敏過零檢測，完整正弦波輸出；輸入輸出光電隔離，抗干攏能力強。 3． 可組成單相控制、三相供電二相控制、三相全控電路。 4． 采用12V直流電壓控制，控制電流15mA。 5． 電路板密閉在阻燃塑料中，主電極直接與可控硅模塊的主電極硬鏈接，便于應用。 三、技術性能與參數      ■ 適于電路：工頻，380V和220V兩種      ■ 控制電壓：12V直流 控制電流：15mA      ■ 外形尺寸：80×28×30mm      ■ 命名規則：（客戶在選型的時候需特別聲明）       Tr2G-3H-110 適于55A、110A（20mm、25mm底板寬度）可控硅模塊；       Tr2G-3H-160 適于130A、160A、180A（34mm底板寬度）可控硅模塊。      ■ 適用環境：       * 使用環境溫度 -25 -- +70度         * 相對濕度 ≤85%       * 海拔高度 1000米以下          * 室內無腐蝕性氣體.
