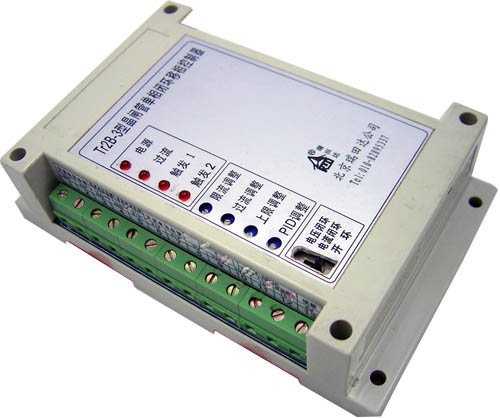

關于產品的詳細說明書歡迎下載 產品簡述： 一、 概述         Tr2B-3型晶閘管單相閉環移相觸發控制器，輸出的觸發脈沖對稱性好，移相范圍寬，具有自動穩壓、自動穩流、限流保護、過流保護，開機上電軟起動等功能。提供0-5V，0-10V 電壓信號，4-20mA電流信號接口。適用于單相橋式半控整流、單相全波可控整流、單相晶閘管反并聯交流調壓等電路。特別適于以電感性為負載的單相變壓器原邊交流調壓及磁粉探傷等設備。 二、 主要技術參數 1. 電源： 工頻220V±10%， 380V±10% (兩種電壓供選用，客戶在選型的時候需特別聲明) 2. 觸發脈沖特征參數如下表： 脈沖性質 脈沖列調制頻率 脈沖寬度 脈沖峰值電壓 脈沖峰值電流 寬脈沖列 10KHZ 0-10ms > 10V ≥500mA 3. 給定信號： 0~5V 4. 外控輸入信號：電壓0-5V： 接入P1排9 Vadj與10 GND之間；           電壓0-10V：需電阻分壓之后，接入P1排9 Vadj與10 GND之間；           電流4-20 mA模擬量：接入P1排11 IG 與10 GND之間。 5. 軟啟動時間：1 S 6. 電流保護： 限流保護 — 110%額定電流起控；過流保護 — 150%額定電流動作。 7. 移相范圍： >170度 8. 反饋參數     ● 交流電壓反饋 ≤AC 5V     ● 直流電壓反饋 ≤DC 5V     ● 交流電流反饋：交流電流互感器/二次互感器取樣，標配5A/100mA電流互感器，≤AC 3.2V     ● 直流電流反饋（配接標準75mV的分流器） 75mV 9．適用環境 使用環境溫度 -25 ~ 70度；   相對濕度 ≤85%；   海拔高度1000米以下；室內無腐蝕性氣體。
