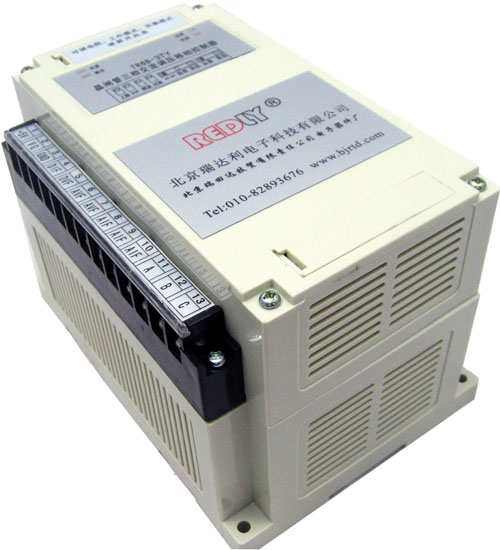

關于產品的詳細說明書歡迎下載 產品簡述： 一、 概述         Tr6G-3B晶閘管三相交流過零移相控制器，主要用作晶閘管反并聯組成的三相交流過零(電阻性負載)調功裝置的主要控制觸發單元。在大中功率溫度控制裝置和冶金電加熱控制設備中得到廣泛應用。         Tr6G-3B可以與轉換成標準接口信號的單片機、二次控制調節儀表及相應測溫探頭組成自動溫度控制系統。         采用先進的同步脈沖相位自動控制鎖定技術和脈沖數字邏輯組合技術，控制器輸出的六路觸發脈沖對稱度高，抗干擾能力強。本控制器具有移相調節功能，既能有效防止冷熱態電阻值相差懸殊電加熱器的開機沖擊電流，也可以實現調功裝置與電加熱器之間的良好匹配。         本控制器結構合理，工作可靠，功能齊全；觸發脈沖對稱度高、輸出穩定；字符標示明確，接線簡單，維修更換方便。 二、 功能描述     1．控制器具有相序自適應功能。     2．控制器工作模式：交流調壓、過零控制帶移相控制。     3．控制器可用三相交流調壓開環控制、       電感性負載晶閘管三相交流調壓、       電阻性負載晶閘管三相交流調壓、     4．控制器具有過流保護功能。 三、技術性能與參數      ■ 電源： 工頻，三相380V±10%      ■ 觸發脈沖特征參數如下表： 脈沖性質 調制頻率 脈沖寬度 峰值電壓 峰值電流 雙脈沖列 7 KHZ ＞1.6ms 7.5V±0.5V ≥600mA      ■ 移相控制電壓： 0-5V      ■ 移相范圍： 0-170°      ■ 輸入控制電壓： 0-5V      ■ 軟啟動時間： 1S (可根據用戶的要求整定)      ■ 電流保護：       * 過流保護： 150%額定電流動作.      ■ 反饋參數：       * 交流電流反饋 （交流電流互感器/二次互感器取樣） 5A/100mA二次交流電流互感器      ■ 二次儀表接器信號：4-20mA標準電流信號      ■ 適用環境：       * 使用環境溫度 -25 -- +70度       * 相對濕度 ≤85%       * 海拔高度 1000米以下       * 室內無腐蝕性氣體.      ■ 重量： 1.0kg      ■ 整機功耗： ＜15W
