MT 系列(非絕緣型)單可控硅模塊 -- Single SCR (Non-isolated)
|
||
| MT(i) 系列(絕緣型)單可控硅模塊-- Single SCR (isolated) | ||||
| 特點 | 典型應用 | 說明 | |
| ● 非絕緣型，底板為一電極 | ● 電焊機電源 | ● VDSM/VRSM=VDRM/VRRM+200V |
|
| ● 絕緣型，陰極陽極在模塊頂端 | ● 各種直流電源 | ● 除非另作說明，IGT、VGT、IH、VTM、VISO為常溫測試值， | |
| ● 國際標準封裝 | ● 各種交直流電機控制 | 表中其他參數皆為在Tjm下測試值。 | |
| ● 全壓接結構，優良的溫度特性，和功率循環能力 | ● I2t=I2TSM × tw/2，tw=正弦半波電流底寬， | ||
| 在50HZ下，I2t(10ms)=0.005I2TSM (A2S)。 | |||

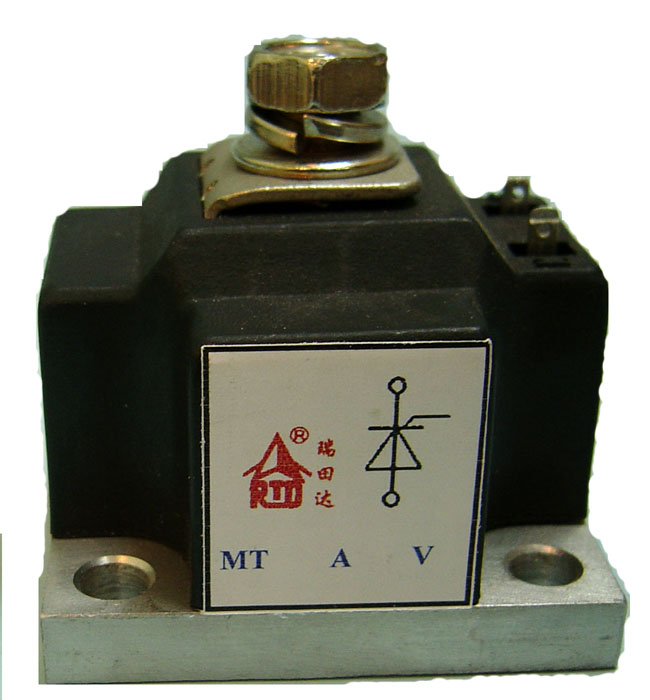

MT
單可控硅(非絕緣型) |
lianjietu.jpg){kind=small} |
MT(i)
單可控硅(絕緣型)
|
|
||
 |
 |
||||
Type |
IT (A) |
VDRM VRRM |
IDRM IRRM |
ITSM |
VTM |
@ITM |
IGT |
VGT |
IH |
dv/dt |
di/dt |
Tjm |
Rjc |
VT0 |
rT |
VISO |
SA |
outline |
Type |
@TC =85oC |
(V) |
(mA) |
(KA) |
(V) |
(A) |
(mA) |
(V) |
(mA) |
(V/us) |
(A/us) |
(oC) |
(oC/w) |
(V) |
(mΩ) |
(V) |
(cm2) |
|||
| MT 100Y | 100 |
600-2000 |
8 |
3.3 |
1.60
|
300 |
60
|
1.5 |
100 |
800 |
100 |
125 |
0.15 |
0.8 |
2.67 |
-- |
1000 |
MT 100Y |
|
| MT 160Y | 160 |
600-2500 |
12 |
5.3 |
1.60
|
480 |
70
|
1.5 |
100 |
800 |
100 |
125 |
0.10 |
0.8 |
1.67 |
-- |
1800 |
MT 160Y |
|
| MT 200Y | 200 |
600-2500 |
12 |
6.6 |
1.60
|
600 |
80
|
1.5 |
100 |
800 |
100 |
125 |
0.10 |
0.8 |
1.33 |
-- |
2200 |
MT 200Y |
|
| MT 300Y | 300 |
600-2500 |
15 |
7.0 |
1.65
|
900 |
80
|
1.5 |
100 |
800 |
100 |
125 |
0.10 |
0.8 |
0.94 |
-- |
2800 |
MT 300Y |
|
| MT(i) 55H | 55 |
600-1800 |
6 |
0.83 |
1.44
|
170 |
60 |
1.0 |
80 |
800 |
50 |
115 |
0.53 |
0.85 |
3.47 |
2500 |
600 |
MT(i) 55H |
|
| MT(i) 250Y | 250 |
600-2500 |
12 |
7.0 |
1.50
|
750 |
90
|
1.5 |
100 |
800 |
100 |
125 |
0.05 |
0.8 |
0.93 |
2500 |
2500 |
DM4-50Y2 | MT(i) 250Y |
| MT(i) 300Y | 300 |
600-2500 |
15 |
7.5 |
1.55
|
900 |
90
|
1.5 |
100 |
800 |
100 |
125 |
0.05 |
0.8 |
0.93 |
2500 |
3000 |
MT(i) 300Y |
|
| MT(i) 400Y | 400 |
600-2500 |
15 |
10.0 |
1.65
|
1200 |
100
|
1.5 |
100 |
800 |
100 |
125 |
0.05 |
0.8 |
0.54 |
2500 |
3500 |
MT(i) 400Y |
|
| MT(i) 500Y | 500 |
600-2500 |
15 |
12.5 |
1.70
|
1500 |
100
|
1.5 |
100 |
800 |
100 |
125 |
0.05 |
0.8 |
0.60 |
2500 |
4000 |
MT(i) 500Y |
| 參數符號說明 | |||||
| di/dt 通態電流臨界上升率 | dv/dt 斷態電壓臨界上升率 | I2t 電流平方時間積 | IDRM 斷態重復峰值電流 | IGT 門極觸發電流 | IH 維持電流 |
| IRRM 反向重復峰值電流 | IFAV 正向平均電流 | ITAV 通態平均電流 | IFM 正向峰值電流 | ITM 通態峰值電流 | IFSM 正向不重復浪涌電流 |
| ITSM 通態不重復浪涌電流 | rF 正向斜率電阻 | rT 通態斜率電阻 | Rjc 結殼熱阻 | SA 推薦散熱面積 | TC 殼溫 |
| Tjm 最高結溫 | VDRM 斷態重復峰值電壓 | VDSM 斷態不重復峰值電壓 | VGT 門極觸發電壓 | VISO 絕緣電壓 | VRRM 反向重復峰值電壓 |
| VRSM 反向不重復峰值電壓 | VFM 正向峰值電壓 | VTM 通態峰值電壓 | VFO 正向門檻電壓 | VTO 通態門檻電壓 | outline 外形 |
|
