| 北京瑞田達公司自產產品——第一大類 可控硅/二極管模塊、整流橋 | ||||
| 之十三 |
|

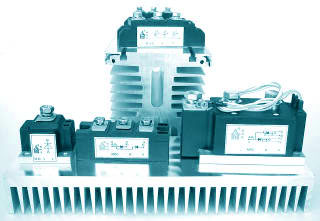

模塊使用說明及散熱器的選配 |  |
|
| 一.模塊使用說明 | |||
| 1. 使用條件及注意事項： | |||
| ① 使用環境應無劇烈振動和沖擊，環境介質中應無腐蝕金屬和破壞絕緣的雜質和氣氛。 | |||
| ② 模塊管芯工作結溫：晶閘管為 -40℃∽125℃，整流管為-40℃∽140℃；環境溫度不得高于40℃；環境濕度小于86%。 | |||
| ③ 模塊在使用前一定要加裝散熱器，散熱器的選配見下節。散熱可采用自然冷卻、強迫風冷或水冷。強迫風冷時，風速應大于６米∕秒。 | |||
| 2. 安裝注意事項： | |||
| ① 由于大多數模塊是絕緣型（即模塊接線柱對銅底板之間的絕緣耐壓大于2.5KV 有效值，因此可以把多個模塊安裝在同一散熱器上，或裝置的接地外殼上。 | |||
| ② 散熱器安裝表面應平整、光滑，不能有劃痕、磕碰和雜物。散熱器表面光潔度應小于10μm 。 | |||
| ③ 模塊安裝到散熱器上時，在它們的接觸面之間應涂一層很薄的導熱硅脂。涂脂前，用細砂紙把散熱器接觸面的氧化層去掉，然后用無水乙醇把表面擦干凈， | |||
| 使接觸良好，以減少熱阻。 | |||
| ④ 模塊緊固到散熱器表面時，采用 M5 或 M6 螺釘和彈簧墊圈，并以4NM力矩緊固螺釘。 | |||
| ⑤ 與模塊主電極的連線應采用銅排，并有光滑平整的接觸面，使接觸良好。 | |||
| ⑥ 模塊工作３小時后，各個螺釘須再次緊固一遍。 | |||
| 二.模塊散熱器選配原則 | |||
| 用戶選配散熱器時，必須考慮以下因素： | |||
| ① 模塊工作電流大小，以決定所需散熱面積； | |||
| ② 使用環境，據此可以確定采取什么冷卻方式——自然冷卻、強迫風冷、還是水冷； | |||
| ③ 裝置的外形、體積、給散熱器預留空間的大小，據此可以確定采用什么形狀的散熱器。 | |||
| 一般而論，大多數用戶會選擇鋁型材散熱器。為方便用戶，對我公司生產的各類模塊，在特性參數表中都給出了所需散熱面積。此面積是在模塊滿負荷工作且在 | |||
| 強迫風冷時的參考值。下面給出散熱器長度的計算公式：模塊所需散熱面積＝（散熱器周長）× 散熱器長度）＋（截面積）×２，其中，模塊所需散熱面積為模塊 | |||
| 特性參數表中給出的參考值，散熱器周長、截面積可以在散熱器廠家樣本中查到，散熱器長度為待求量。 | |||
| 三.本公司推薦：常用鋁型材散熱器一覽表 | |||
 DXC-443 |
 DXC-449 |
 DXC-450 |
 DXC-546
|
 DXC-547
|
 DXC-548
|
 DXC-560 |
 DXC-573 |
 DXC-578
|
 DXC-590 |
 DXC-616 |
 DXC661
|
 DXC-721 |
 DXC-722 |
 DXC-726
|
|
