一、 選用指南：
我廠生產的可控硅觸發變壓器，是專門用于電力拖動、電化學、電加熱、電機軟起動等調功調壓電路中可控硅觸發用，其中KMB-00、KMB-01、KMB-02系列選用優質EI行矽鋼片，KBM112采用坡莫合金，適用于脈沖較寬的單或雙脈沖（如采用KJ04、KJ09、TC785芯片作為移相觸發）。對于目前廣泛采用的脈沖串或調制脈沖（如采用TC787，作為移相觸發方式）一般采用優質鐵氧體磁芯繞制的472、419（419S）、418（418S）系列，其中472適用于300A以下可控硅，419（419S）適用于300-1000A可控硅，418（418S）適用于500-2000A以上可控硅。419S、418S和419、418電器性能完全相同，但419S、418S體積小，管腳排布合理，建議首選。
用戶還應該根據觸發電路的工作電壓選擇變比：初級脈沖電壓幅值為18V至24V，選擇變比為3：1的脈沖變壓器；電壓幅值為12V至18V，選擇變化為2：1的脈沖變壓器；電壓幅值為6V至12V，選擇變比為1：1的脈沖變壓器。施加在可控硅控制極上的脈沖幅值在2-4V、電流在50-300mA（參照產家給出的可控硅觸發電流）；脈寬在20us以上可控硅即可可靠觸開。 |
 |
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積 |

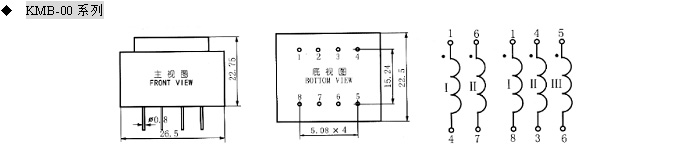

KMB-0011 |
1：1 |
3.5KV |
1 |
單脈沖或
脈沖串 |
≥600μS |
≤4μS |
8V |
≥6.2V |
4800μvS |
KMB-0021 |
2：1 |
15V |
900μvS |
KMB-0031 |
3：1 |
24V |
14400μvS |
KMB-0012 |
1：1：1 |
3.5KV |
2 |
單脈沖或脈沖串 |
≥600μS |
≤4μS |
8V |
≥5.5V |
4800μvS |
KMB-0022 |
2：1：1 |
15V |
900μvS |
KMB-0032 |
3：1：1 |
24V |
14400μvS |
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值R1=7Ω |
伏微秒積 |

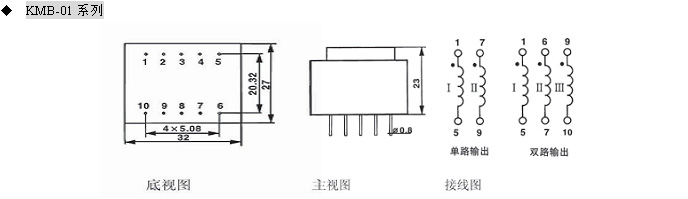

KMB-0111 |
1：1 |
3.5KV |
1 |
單脈沖或脈沖串 |
1ms |
≤6us |
8V |
≥6.5V |
8000μvS |
KMB-0121 |
2：1 |
15V |
15000μvS |
KMB-0131 |
3：1 |
24V |
24000μvS |
KMB-0112 |
1：1：1 |
3.5KV |
2 |
單脈沖或脈沖串 |
1ms |
≤6us |
8V |
≥6V |
8000μvS |
KMB-0122 |
2：1：1 |
15V |
15000μvS |
KMB-0132 |
3：1：1 |
24V |
24000μvS |
KMB-0111A |
1：1 |
3.5KV |
1 |
單脈沖或脈沖串 |
3mS |
≤3μS |
8V |
≥4V |
|
KMB-0121A |
2：1 |
15V |
KMB-0131A |
3：1 |
24V |
KMB-0112A |
1：1：1 |
3.5KV |
2 |
單脈沖或脈沖串 |
3mS |
≤3μS |
8V |
≥4V |
|
KMB-0122A |
2：1：1 |
|
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升
時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

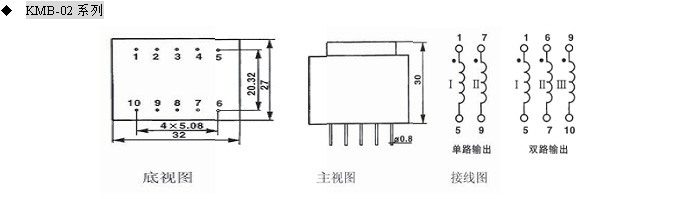

KMB-0211 |
1：1 |
3.5KV |
1 |
單脈沖或
脈沖串 |
2mS |
≤61uS |
8V |
≥4.2V |
16000μvS |
KMB-0221 |
2：1 |
15V |
30000μvS |
KMB-0231 |
3：1 |
24V |
48000μvS |
KMB-0212 |
1：1：1 |
3.5KV |
2 |
單脈沖或
脈沖串 |
2mS |
≤6uS |
8V |
≥4V |
16000μvS |
KMB-0222 |
2：1：1 |
15V |
30000μvS |
KMB-0232 |
3：1：1 |
24V |
48000μvS |
KMB-0211A |
1：1 |
3.5KV |
1 |
單脈沖或
脈沖串 |
4mS |
≤2μS |
8V |
≥4V |
|
KMB-0221A |
2：1 |
15V |
KMB-0231A |
3：1 |
24V |
KMB-0212A |
1：1：1 |
3.5KV |
2 |
單脈沖或
脈沖串 |
4mS |
≤2μS |
8V |
≥4V |
|
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升
時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

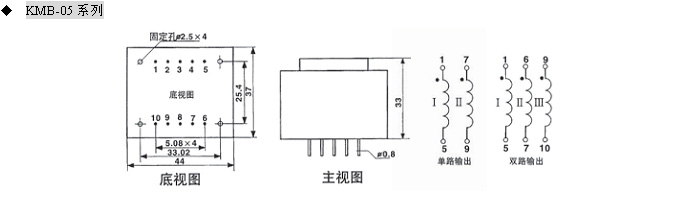

KMB-0511 |
1：1 |
5KV |
1 |
單脈沖 |
≥4mS |
≤10uS |
8V |
≥7V |
32000μvs |
KMB-0521 |
2：1 |
15V |
60000μvs |
KMB-0531 |
3：1 |
24V |
96000μvs |
KMB-0512 |
1：1：1 |
5KV |
2 |
單脈沖 |
≥4mS |
≤10uS |
8V |
≥6.5V |
32000μvs |
KMB-0522 |
2：1：1 |
15V |
60000μvs |
KMB-0532 |
3：1：1 |
24V |
96000μvs |
|
|
型號 |
變比 |
抗電強度KV |
主回路最高工作電壓 |
觸發方式 |
傳輸脈寬 |
前沿上升
|
輸入脈沖幅值 |
輸出脈沖幅值RL=100Ω |
伏微秒積 |

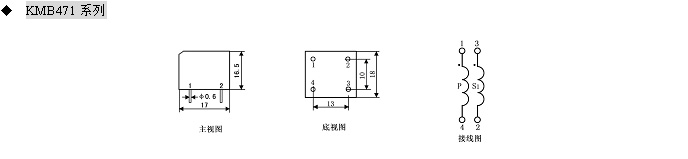

KMB471/101 |
1：1 |
2.5KV |
380V |
單脈沖 |
1mS |
≤2uS |
8V |
≥7.5V |
8000μVS |
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升
時間 |
輸入脈沖幅值 |
輸出脈沖幅值
RL=7Ω |
伏微秒積(∫udt) |

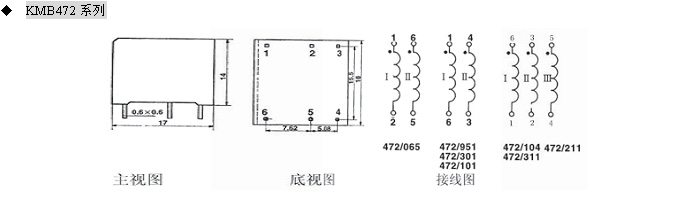

KMB472/103 |
1：1 |
3.5KV |
1 |
脈沖串 |
20μS |
≤100ns |
12V |
≮11V RL=100Ω |
240μvS |
KMB472/101 |
1：1 |
1 |
50μS |
≤0.5uS |
8V |
≥4V |
400μvS |
KMB472/104 |
1:1:1 |
2 |
KMB472/951 |
2:1 |
3.5KV |
1 |
脈沖串 |
50μS |
≤0.5uS |
15V |
≥4V |
750μvS |
KMB472/211 |
2:1:1 |
2 |
KMB472/065 |
2.3:1 |
1 |
KMB472/301 |
3:1 |
3.5KV |
1 |
脈沖串 |
50μS |
≤0.5uS |
15V |
≥4V |
1200μvS |
|
|
|
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積 |

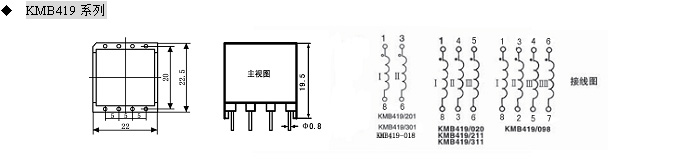

KMB419/018 |
1：1 |
5KV |
1 |
脈沖串 |
100uS |
≤0.5uS |
8V |
≥5V |
800μVS |
KMB419/020 |
1:1:1 |
2 |
15V |
KMB419/098 |
1:1:1:1 |
3 |
24V |
KMB419/201 |
2:1 |
5KV |
2 |
脈沖串 |
100uS |
≤0.5uS |
15V |
≥5V |
1500μVS |
KMB419/211 |
2:1:1 |
15V |
KMB419/301 |
3:1 |
5KV |
1 |
脈沖串 |
100uS |
≤0.5uuS |
24V |
≥5V |
2400μVS |
KMB419/311 |
3:1:1 |
24V |
|
|
型號 |
變比 |
抗電強度 |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積 |

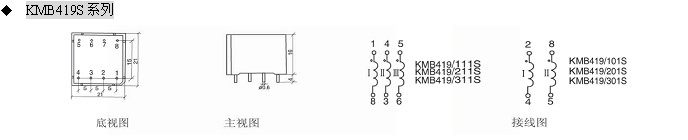

KMB419/101S |
1：1 |
5KV |
1 |
脈沖串 |
100μS |
≤0.5uS |
8V |
≥5V |
800μVS |
KMB419/111S |
1:1:1 |
2 |
KMB419/201S |
2:1 |
5KV |
1 |
脈沖串 |
100μS |
≤0.5uS |
15V |
≥5V |
1500μVS |
KMB419/211S |
2:1:1 |
2 |
KMB419/301S |
3:1 |
5KV |
1 |
脈沖串 |
100μS |
≤0.5uS |
24V |
≥5V |
2400μVS |
|
|
型號 |
變比 |
抗電強度KV |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積 |

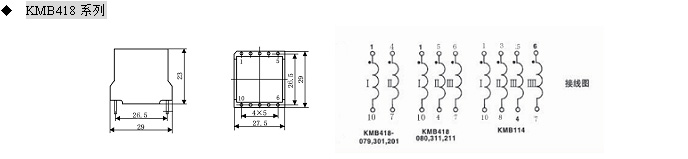

KMB418/079 |
1：1 |
5KV |
1 |
脈沖串 |
150uS |
≤6uS |
8V |
≥6V |
1200μVS |
KMB418/080 |
1:1:1 |
5KV |
2 |
8V |
KMB418/114 |
1:1:1:1 |
3.5KV |
3 |
8V |
KMB418/201 |
2:1 |
5KV |
1 |
150uS |
≤6uS |
15V |
≥6V |
2250μVS |
KMB418/211 |
2:1:1 |
5KV |
2 |
15V |
KMB418/301 |
3:1 |
5KV |
1 |
150uS |
≤6uS |
24V |
≥6V |
3600μVS |
KMB418/311 |
3:1:1 |
5KV |
2 |
24V |
KMB418/317 |
1:5:1 |
5KV |
1 |
150uS |
≤6uS |
12V |
≥6V |
1800μVS |
|
|
型號 |
變比 |
抗電強度 |
輸出繞阻 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積 |

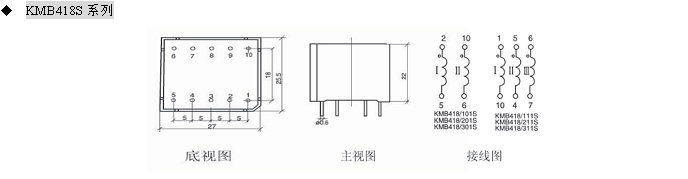

KMB418/101S |
1：1 |
5KV |
1 |
脈沖串 |
150μS |
≤0.6uS |
8V |
≥6V |
1200μVS |
KMB418/111S |
1:1:1 |
2 |
KMB418/201S |
2:1 |
5KV |
1 |
脈沖串 |
150μS |
≤0.6uS |
15V |
≥6V |
2250μVS |
KMB418/211S |
2:1:1 |
2 |
KMB418/301S |
3:1 |
5KV |
1 |
脈沖串 |
150μS |
≤0.6uS |
24V |
≥6V |
3600μVS |
KMB418/311S |
3:1:1 |
2 |
|
|
型號 |
變比 |
抗電強度 |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

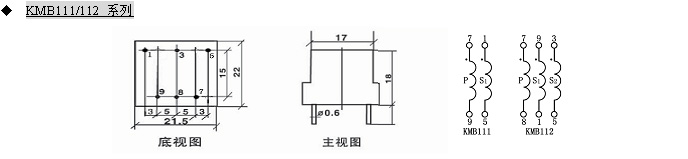

KMB111 |
1:1 |
5KV |
1 |
單脈沖 |
≥1ms |
2us |
8V |
≥6V |
8000μvs |
KMB112 |
1:1:1 |
3.5KV |
2 |
單脈沖 |
≥800μS |
2us |
8V |
≥5.5V |
6400μvs |
|
|
型號 |
變比 |
輸出繞組 |
抗電強度
|
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

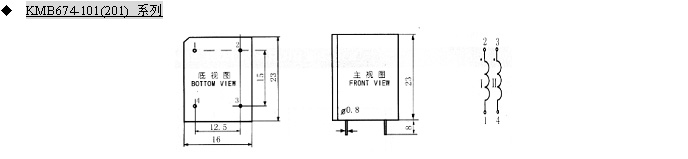

KMB674A-101 |
1;1 |
1 |
＞5KV |
單脈沖或
脈沖串 |
＞200US |
≤0.5US |
8V |
≮5V |
800μvs |
KMB674A-201 |
2;1 |
1 |
＞200US |
≤0.5US |
16V |
1600μvs |
|
|
型號 |
變比 |
抗電強度KV |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

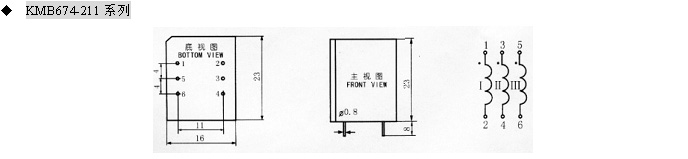

KMB674A-211 |
2;1;1 |
>3KV |
2 |
單脈沖串 |
100US |
≤0.5US |
16V |
≮5V. |
1600μvs |
|
|
型號 |
變比 |
抗電強度 |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

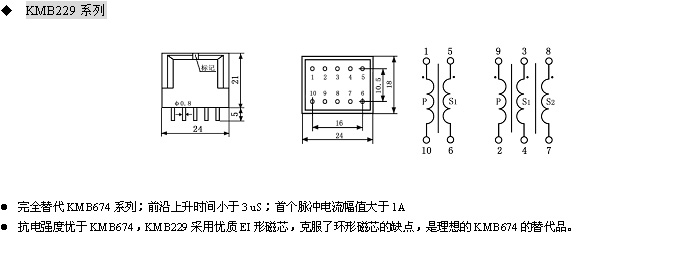

KMB229-101 |
1:1 |
5KV |
1 |
脈沖列 |
120uS |
≤3uS |
8V |
≮6.5V |
＞4000μvs |
KMB229-201 |
2:1 |
5KV |
1 |
脈沖列 |
120uS |
≤3uS |
15V |
≮6.5V |
＞7500μvs |
KMB229-301 |
3:1 |
5KV |
1 |
脈沖列 |
120uS |
≤3uS |
24V |
≮6V |
＞12000μvs |
KMB229-111 |
1:1:1 |
5KV |
2 |
脈沖列 |
120uS |
≤3uS |
8v |
≮6V |
|
KMB229-211 |
2:1:1 |
5KV |
2 |
脈沖列 |
120uS |
≤3uS |
15v |
≮6V |
|
KMB229-311 |
3:1:1 |
5KV |
2 |
脈沖列 |
120uS |
≤3uS |
24v |
≮5.5V |
|
|
|
型號 |
變比 |
抗電強度 |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=7Ω |
伏微秒積(∫udt) |

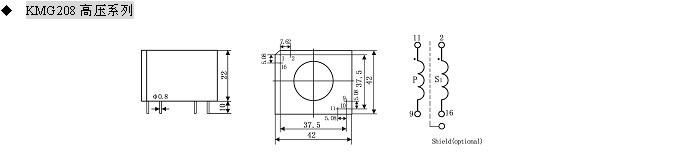

KMG208-101 |
1;1 |
>15KV |
1 |
單脈沖或脈沖串 |
>1ms |
≤1US |
8V |
≮7.8V |
800μVS |
KMG208-201 |
2;1 |
1 |
>1ms |
≤1US |
16V |
1600μVS |
KMG208-301 |
3;1 |
1 |
>1ms |
≤1US |
24V |
2400μVS |
|
|
型號 |
變比 |
抗電強度 |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=6.5Ω |
伏微秒積(∫udt) |
KMG209-101 |
1;1 |
>15KV |
1 |
單脈沖或脈沖串 |
>1ms |
≤1US |
8V |
≮6.5V |
3200μVS |
KMG209-201 |
2;1 |
1 |
>1ms |
≤1US |
16V |
6400μVS |
KMG209-301 |
3;1 |
1 |
>1ms |
≤1US |
24V |
9600μVS |
|
|
型號 |
變比 |
抗電強度 |
輸出繞組 |
觸發方式 |
傳輸脈寬 |
前沿上升時間 |
輸入脈沖幅值 |
輸出脈沖幅值RL=100Ω |
伏微秒積(∫udt) |

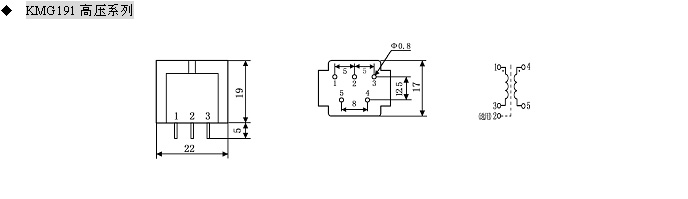

KMG191-101 |
1:1 |
>12KV |
1 |
脈沖列 |
>500US |
≤2US |
8V |
>6.5A |
＞4000μvs |
KMG191-201 |
2:1 |
>12KV |
1 |
脈沖列 |
>500US |
≤2US |
15V |
>6.5A |
＞7500μvs |
KMG191-301 |
3:1 |
>12KV |
1 |
脈沖列 |
>500US |
≤2US |
24V |
>6.5A |
＞12000μvs |
|
坡膜合金鐵芯，體積小，抗電強度高(12KV)，傳輸脈沖寬 |
