  電力電子器件金牌供應商


北京瑞田達公司自產產品——第一大類 可控硅/二極管模塊、整流橋
之二
MFC(C)、MFC(A)、MFX、MFA、MFK 系列晶閘管/ 二極管混合模塊 (SCR/Diode Phase Control )
特點 典型應用 說明
● 芯片與底板電氣絕緣 ● 交直流電機控制
● VDSM/VRSM=VDRM/VRRM+200V
● 國際標準封裝 ● 各種整流電源 ● 除非另作說明，IGT、VGT、IH、VTM、VISO為常溫測試值；
● 全壓接結構或氮?dú)獗Ｗo(hù)焊接結構，優良的溫度特性和 ● 工業加熱控制 表中其他參數皆為在Tjm=125 °C下測試值。
  功率循環能力 ● 無觸點開關 ● I2t=I2TSM × tw/2,tw=正弦半波電流底寬，
● 200A(含)以下模塊皆為強迫風冷，250A(含)以上模塊 ● 調光   在50HZ下，I2t(10ms)=0.005I2TSM (A2S)。
  既可強迫風冷，也可選用水冷 ● 電機軟啟動 ● 型號欄(Type)中，,MF*表示MFC(C)、MFC(A)、MFX、MFK、MFA
● 安裝簡單，使用維修方便 ● 靜止無功補償 中的任一種，MFX由MFC外加連接片構成。
● 體積小，重量輕 ● 電焊機和變頻器
● 電池充放電

MFC(C)
共陰串聯

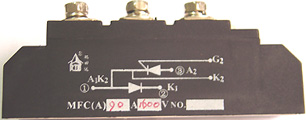

MFC(A)
共陽串聯
MFX
反并聯
MFK
共陰對接
MFA
共陽對接
Type
ITAV (A)
IFAV (A)
VDRM /VRRM
IDRM/IRRM
ITSM
IFSM
VTM
VFM
@ITM
@IFM
IGT
VGT
IH
dv/dt
di/dt
Rjc
VISO
VT0
VF0
rT
rF
SA
outline
Type
@ TC= 85 °C
(V)
(mA)
(KA)
(V)
(A)
(mA)
(V)
(mA)
(V/us)
(A/us)
( °C/w)
(V)
(V)
(mΩ)
(cm2)
MF* 25H
25
600-1600
6
0.38
1.61
80
60
1.0
80
800
50
0.95
2500
0.85
9.58
800
MF* 25H
MF* 40H
40
600-1600
6
0.6
1.51
120
60
1.0
80
800
50
0.65
2500
0.85
5.57
1000
MF* 40H
MF* 55H
55
600-1600
6
0.83
1.44
170
60
1.0
80
800
50
0.53
2500
0.85
3.47
1200
MF* 55H
MF* 55Y
55
600-1800
8
1.3
1.44
170
80
1.5
100
1000
80
0.53
2500
0.85
3.47
1200
M2-20Y3
MF* 55Y
MF* 70H
70
600-1600
6
1.1
1.36
210
60
1.0
80
800
50
0.41
2500
0.80
2.64
1500
MF* 70H
MF* 90H
90
600-1600
6
1.4
1.62
270
60
1.0
100
800
50
0.28
2500
0.80
3.01
2000
MF* 90H
MF* 70Y
70
600-1800
8
1.6
1.36
210
80
1.5
100
800
80
0.41
2500
0.80
2.64
1500
MF* 70Y
MF* 90Y
90
600-1800
10
2.0
1.62
270
80
1.5
100
1000
100
0.28
2500
0.80
3.01
2000
MF* 90Y
MF* 110Y
110
600-1800
10
2.4
1.58
330
80
1.5
100
1000
100
0.25
2500
0.80
2.29
2500
MF* 110Y
MF* 130H
130
600-1600
10
1.95
1.78
390
80
1.2
100
800
50
0.20
2500
0.80
2.50
3000
M2-34H3
MF* 130H
MF* 130Y
130
600-1800
15
2.6
1.78
390
90
1.5
100
1000
100
0.20
2500
0.80
2.50
3000
MF* 130Y
MF* 160Y
160
600-1800
15
3.8
1.62
480
90
1.5
100
1000
100
0.17
2500
0.80
1.69
3600
MF* 160Y
MF* 180Y
180
600-1800
15
4.0
1.66
540
90
1.5
100
1000
100
0.16
2500
0.80
1.60
4000
MF* 180Y
MF* 200Y
200
600-1800
20
5.0
1.62
600
100
1.5
100
1000
100
0.14
2500
0.80
1.32
4500
MF* 200Y
MF* 250Y
250
600-1800
25
6.3
1.55
750
100
1.5
100
1000
100
0.12
2500
0.80
1.00
5200
MF* 250Y
MF* 300Y
300
600-1800
25
7.5
1.50
900
100
1.5
100
1000
100
0.11
2500
0.80
0.80
5800
MF* 300Y
MF* 350Y
350
600-1800
30
8.8
1.70
1050
150
1.8
150
1000
100
0.10
2500
0.80
0.85
6800
MF* 350Y
MF* 400Y
400
600-1800
30
10.0
1.60
1200
150
1.8
150
1000
100
0.09
2500
0.80
0.66
7000
MF* 400Y
MF* 500Y
500
600-1800
30
12.5
1.55
1500
150
1.8
150
1000
100
0.07
2500
0.80
0.50
8200
MF* 500Y
MF* 600Y
600
600-1800
40
15.0
1.55
1800
180

1.8
150
1000
100
0.06
2500
0.80
0.42
9850
M4-66Y3
MF* 600Y
MF* 800Y
800
600-1800
40
16.0
1.75
2400
180
2.0
150
1000
100
0.05
2500
0.80
0.40
13000
M4-76Y3
MF* 800Y
S系列 水冷模塊，都是壓接式
MF* 250S
250
600-2500
20
6.3
1.62
750
100
1.5
100
1000
100
0.12
2500
0.80
0.85
--
MF* 250S
MF* 300S
300
600-2500
25
7.5
1.55
900
100
1.5
100
1000
100
0.11
2500
0.80
0.72
--
MF* 300S
MF* 400S
400
600-2500
30
10.0
1.70
1200
150
1.8
150
1000
100
0.09
2500
0.80
0.49
--
MF* 400S
MF* 500S
500
600-2500
30
12.5
1.60
1500
150
1.8
150
1000
100
0.07
2500
0.80
0.34
--
MF* 500S
MF* 600S
600
600-2500
40
15.0
1.65
1800
180
1.8
150
1000
100
0.06
2500
0.80
0.30
--
MF* 600S
MF* 800S
800
600-2500
40
16.0
1.80
2400
180
2.0
150
1000
100
0.05
2500
0.80
0.42
--
MF* 800S
MF* 1000S
1000
600-1800
45
20.0
1.90
3000
180
2.0
150
1000
100
0.04
2500
0.80
0.33
--
MF* 1000S
G系列 高壓模塊，都是壓接式
MF* 55G
55
1900-3000
10
1.15
1.90
170
100
1.8
100
1000
100
0.64
3600
0.90
5.85
1400
MF* 55G
MF* 70G
70
1900-3000
10
1.60
1.93
210
100
1.8
100
1000
100
0.45
3600
0.90
4.64
1800
MF* 70G
MF* 90G
90
1900-3000
15
2.0
1.90
270
100
1.8
100
1000
100
0.28
3600
0.90
3.26
2400
MF* 90G
MF* 110G
110
1900-3000
15
2.4
1.88
330
100
1.8
100
1000
100
0.25
3600
0.90
2.61
3000
MF* 110G
MF* 130G
130
1900-3000
20
2.6
1.96
390
100
1.8
100
1000
100
0.20
3600
0.90
2.26
3600
MF* 130G
MF* 160G
160
1900-3000
20
3.8
1.88
480
100
1.8
100
1000
100
0.17
3600
0.90
1.79
4320
MF* 160G
MF* 180G
180
1900-3000
20
4.0
1.80
540
120
1.8
100
1000
100
0.16
3600
0.90
1.40
4800
MF* 180G
MF* 200G
200
1900-3000
30
5.0
1.90
600
150
2.2
100
1000
100
0.14
3600
0.90
1.43
5400
MF* 200G
MF* 250G
250
1900-3000
35
6.3
1.75
750
150
2.2
100
1000
100
0.12
3600
0.90
0.93
6200
MF* 250G
MF* 300G
300
1900-3000
40
7.5
1.72
900
150
2.5
150
1000
100
0.09
3600
0.90
0.75
6900
MF* 300G
MF* 400G
400
1900-2800
40
9.0
1.80
1200
150
2.5
150
1000
100
0.08
3600
0.90
0.72
8400
MF* 400G
MF* 500G
500
1900-2800
40
11.0
1.85
1500
150
2.5
150
1000
100
0.07
3600
0.90
0.68
9800
MF* 500G
MF* 600G
600
1900-2500
50
13.5
1.85
1800
150
2.5
150
1000
100
0.06
3600
0.90
0.38
11800
M4-66Y3
MF* 600G
MF* 800G
700
1900-2500
50
15.5
1.95
2400
150
2.5
150
1000
100
0.05
3600
0.90
0.48
15600
M4-76Y3
MF* 800G

型號說明 和 參數符號說明
● 型號欄(Type)中,MF*表示MFC(C)、MFC(A)、MFX、MFK、MFA中的任一種，MFX由MFC外加連接片構成。
● 型號欄(Type)中,MF*--H表示焊接式，MF*--Y表示壓接式，MF*--S表示水冷，MF*--G表示高壓模塊。
di/dt 通態電流臨界上升率 dv/dt 斷態電壓臨界上升率 I2t 電流平方時間積 IDRM 斷態重復峰值電流 IGT 門極觸發電流 IH 維持電流
IRRM 反向重復峰值電流 IFAV 正向平均電流 ITAV 通態平均電流 IFM 正向峰值電流 ITM 通態峰值電流 IFSM 正向不重復浪涌電流
ITSM 通態不重復浪涌電流 rF 正向斜率電阻 rT 通態斜率電阻 Rjc 結殼熱阻 SA 推薦散熱面積 TC 殼溫
Tjm 最高結溫 VDRM 斷態重復峰值電壓 VDSM 斷態不重復峰值電壓 VGT 門極觸發電壓 VISO 絕緣電壓 VRRM 反向重復峰值電壓
VRSM 反向不重復峰值電壓 VFM 正向峰值電壓 VTM 通態峰值電壓 VFO 正向門檻電壓 VTO 通態門檻電壓 outline 外形
